电缆是电力传输和信号控制的关键载体，其稳定性直接影响系统安全。以下是电缆常见的四类故障及应对方法，结合成因分析与检测技术，助您快速定位问题：
一、电缆常见四类故障
1、短路故障
定义：相与相之间，或相对地间电阻几乎为零。
原因：电缆破皮、外力挤压、端头处理不当等。
表现：送电瞬间跳闸，断路器分闸迅速。
2、接地故障（单相接地）
定义：某一相电缆对地绝缘严重下降。
原因：多见于潮湿、积水、电缆老化区域。
表现：漏保动作、零序电流上升、有时不跳闸但系统不稳定。
断线故障
3、定义：电缆导体完全断开。
原因：常见于终端、中间头或遭外力破坏。
表现：某回路无电压但无跳闸，测绝缘正常；有时设备供电异常，但保护不动作。
4、局部放电（局放）
定义：电缆内部或端头存在微小电晕、放电现象。
原因：常由绝缘层缺陷、接头气泡、水分引起。
表现：电缆长时间发热、烧毁前没有明显异常，一旦击穿，后果严重。
二、电缆故障排查五步法
第一步：确认故障现象
观察现场情况：判断是开关跳闸、漏保动作，还是设备不运行但无报警。
查看继电保护记录：确认是否为过流、零序越限或速断动作。
明确问题类型：判断是“明显跳闸”（如开关跳闸、漏保动作）还是“暗病异动”（如设备不运行但无报警）。
第二步：绝缘电阻测试（排查接地故障）
使用工具：使用2500V兆欧表测量每一相对地绝缘。
判断标准：阻值低于0.5MΩ时，基本判定为接地故障。
注意事项：如果电缆较长或处于潮湿环境，阻值略低时仍需进一步排查。建议断开电缆末端，分别测试，以提高准确性。
第三步：导通测试（排查断线故障）
使用工具：使用万用表或电缆通断测试仪。
测试方法：测量每相导体是否连通。
判断标准：如果发现某一相完全不通，通常是断线或接头故障。
定位方法：若断点不清晰，可使用脉冲反射法或电缆路径测试仪定位断点。
第四步：高压耐压试验（排查潜伏绝缘缺陷）
适用场景：适用于更换端头、中间头或怀疑绝缘弱点的电缆。
测试方法：在10kV系统中，通常施加15kV电压，持续1分钟。
判断标准：以是否击穿或漏电流突升为依据。
注意事项：老旧电缆需谨慎进行此测试，避免因试验电压过高导致电缆损坏。
第五步：局部放电测试（排查隐性危害）
使用工具：使用局放测试仪、超声波或红外热成像设备。
重点检测部位：特别关注终端、中间接头、接地环屏部分。
判断标准：局放值超过规定值（如10pC以上），需立即处理或更换。

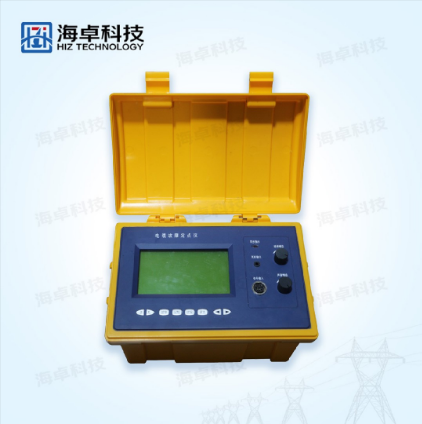

海卓科技研发了电力电缆故障定位仪HIZ-IA-GDW以提升故障查找效率与准确性，保障电力系统可靠运行。
产品功能
1、电力电缆的非金属性短路故障精确定点、路径探测
2、电力电缆的金属性短路故障精确定点、电缆鉴别和深度测量
