随着电力系统的不断发展和电力电缆的广泛应用，电缆故障的发生率受多种因素影响逐渐增多。快速、准确地定位故障位置，对保障电力系统的稳定运行和减少停电损失至关重要。传统故障定位方法已难以满足需求，而电子、信号处理及传感器技术的进步，催生了新一代电力电缆故障测距仪HIZ-IA-GCJ，不仅能实现高精度、高可靠性的测距，还通过智能化算法简化了操作流程，成为线路维护人员的得力工具。本文将详细介绍电缆故障测距仪的使用方法及其工作原理。
电缆故障测距仪的原理
电力电缆故障测距仪的核心原理是通过分析电缆中电信号传播的特性，结合不同的测试方法，确定故障点位置。其基本原理可归纳为：向电缆发送特定信号（如脉冲信号、电流信号等），当信号遇到故障点时会产生反射或特定响应，仪器通过捕捉、分析反射信号的时差、波形特征等信息，计算故障点的距离。

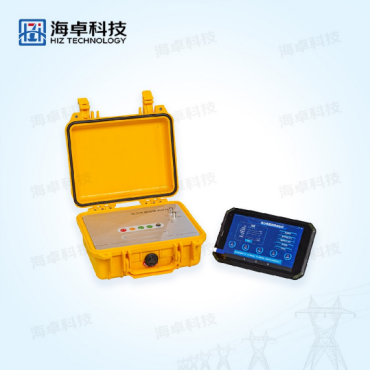

那么这个电缆故障测距设备怎么使用呢？用“App + 测试设备”模式，通过Pad移动终端控制操作，结合人工智能算法实时处理数据，自动定位故障距离。具体使用步骤如下：

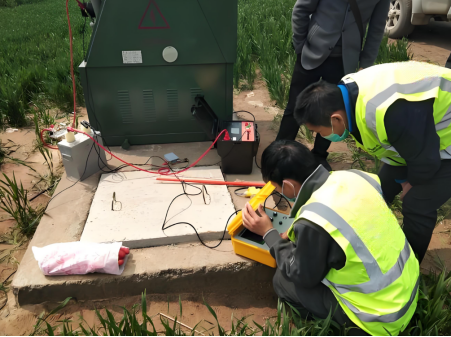

1. 连接设备：
将测试设备与电缆待测段连接，确保连接正确（如接地线、信号线等）。
通过无线或蓝牙将测试设备与Pad终端连接，启动专用App。
2. 选择测试模式：
根据故障类型选择相应的工作模式：
若怀疑为低阻、短路或断路故障，选择“低压脉冲法”。
若为高阻或闪络性故障，选择“脉冲电流冲闪/直闪法”或“多次脉冲法”。
若故障击穿电压较高，选用“衰减法”。
3. 设置参数：
输入电缆的基本信息（如长度、材质、传播速度等），或由仪器自动识别。
配置测试电压、脉冲频率等参数（部分模式需配合高压设备时，需设置高压信号发生器参数）。
4. 触发测试：
按App提示启动信号发射，仪器自动发送脉冲或电流信号至电缆。
对于高压模式（如脉冲电流法、衰减法），需确保安全操作，佩戴防护设备，并遵循高压操作规程。
5. 分析波形与定位：
仪器实时采集信号波形并传输至Pad终端，人工智能算法自动分析反射波形特征。
多次脉冲法会显示多条波形，软件自动选择重合度最高的波形，标注故障点位置。
结果以距离数值（如“距测试端XX米”）和波形图呈现，辅助人工复核。
6. 复核与确认：
结合现场环境和历史数据，检查定位结果的合理性。
必要时可切换不同模式重复测试，验证一致性。
