一、产品需求

传统断路器存在功能单一、智能化程度低等问题。为提高配电网运行可靠性和自动化水平，满足故障快速定位、隔离和恢复供电需求，同时适应智能电网建设，融合测量、控制、保护和通讯等多功能于一体的 10kV 一体化智能柱上断路器应运而生，以提升电网运行效率和供电质量。

二、产品介绍

主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。断路器可根据用户需要配装隔 离开关或防涌流延时保护器等。断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。真空灭弧室采用固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输；操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可达30000次；环氧树脂封装；符合环保要求，已被广泛验证的户外性能；耐臭氧和紫外线；竖固，轻，不易碎裂；永磁机构；运动部件少；无需维护保养，应用双稳态永磁技术。

三、产品功能

1.采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；

2.手动分闸装置；当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；

3.位置检测器；接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置；

4.开关外壳采用不锈钢或喷塑处理，耐腐蚀性，耐气候性好；

5.可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；

6.可与控制器配套实现遥控，遥测，遥信，遥调（四遥）功能。‌

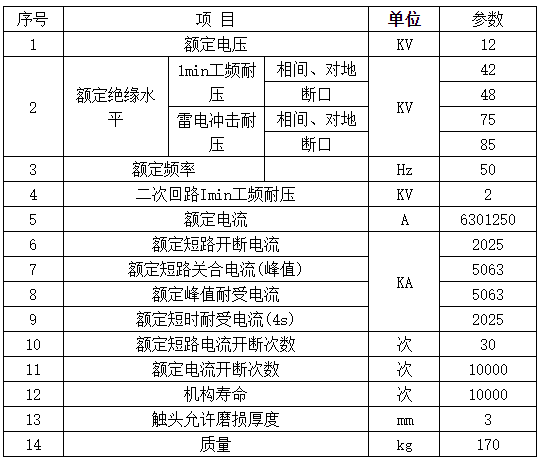

四、技术参数
